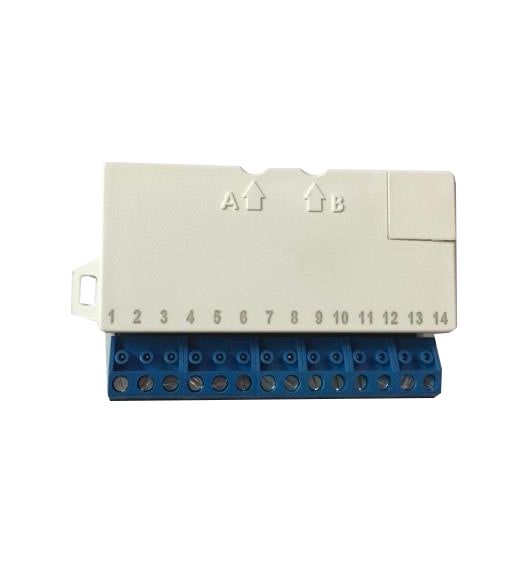

Module giám sát và điều khiển FD7203O 10 ngõ vào/16 ngõ ra

Module giám sát và điều khiển FD7203O 10 ngõ vào/16 ngõ ra được thiết kế để nhận và gửi tín hiệu tới nhiều thiết bị cùng lúc (cửa thang máy, quạt tăng áp, hút khói …) khi có tín hiệu báo động hoặc xảy ra cháy.

Thông số kỹ thuật:
Mạch tín hiệu:

• Nguồn cấp: (15÷30)V DC
• Dòng tiêu thụ trong trạng thái bình thường: < 350µA
• Dòng tiêu thụ trong trạng thái báo động: (3±1)mA

Mạch nguồn:

• Nguồn cấp: (12÷30)V DC
• Dòng tiêu thụ trong trạng thái bình thường: < 35mA
• Dòng tiêu thụ trong trạng thái báo động: up 1A
• Giám sát ngõ vào: 10 cổng
• Ngõ vào kích hoạt bởi điện áp: 8 cổng
• Điện áp kích hoạt: (5÷30)V DC
• Ngõ vào giám sát: 2 cổng
• Tổng điện trở tối đa trên mạch: 100 Ω
• Ngắn mạch: R input<0,5kΩ
• Kích hoạt ngõ vào: 0,6kΩ
• Trạng thái bình thường: 1,5kΩ
• Ngắt: 4,8kΩ
• Điện trở cuối dây: 3,6kΩ
• Ngõ ra: 16 cổng
• Ngõ ra điều khiển relay: 3 cổng
• Loại: tiềm năng, miễn phí chuyển đổi với các chức năng lập trình
• Nguồn cung cấp điện: 30V DC/1A; 125VAC/0,5A
• Ngõ ra giám sát điều khiển: 2 cổng
• Type: Potential
• Thông số nguồn cấp: (12÷30)V DC
• Điện áp cao nhất tại ngõ ra: 150 mA
• Kết thúc dòng: 1,0 kΩ
• Điều khiển ngõ ra với cực góp hở: 11 cổng
• Điện áp cao nhất tại ngõ ra: 30V DC
• Dòng kích hoạt cao nhất: 35 mA

Đặc điểm

• Độ ẩm hoạt động: ≤95%
• Kích thước: (313х218х85) mm
• Trọng lượng: 1.170 kg

=================================================================
