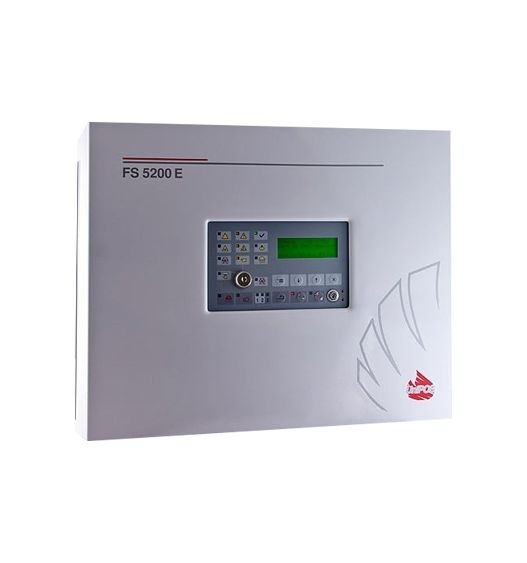

Trung tâm điều khiển xả khí FS5200E

Liên hệ

Thương hiệu: Unipos

Tình trạng: Còn hàng

Đường dây tín hiệu báo cháy và báo động được giám sát đoản mạch và hở mạch
Chương trình đếm ngược thời gian xả khí: 0 – 5 phút
Chương trình cài đặt thời gian xả khí: Từ 10 giây đến 5 phút
Module tùy chọn cho tình trạng áp lực xả khí
Module tùy chọn cho các ngõ ra chữa cháy
Thông báo các đầu báo bị loại bỏ
Tự động reset những tình trạng báo lỗi
Đồng hồ hiển thị thời gian và nhật ký sự kiện của lên tới 100 sự kiện
Giao diện CAN để kết nối với hệ thống báo cháy địa chỉ UniPOS
Giao diện RS232 / RS485 để giao tiếp với bộ lặp,

Mô tả
Hướng dẫn
Đánh giá

Sử dụng trong các Hệ thống chữa cháy khí tự động – FS5200E được thiết kế theo tiêu chuẩn EN54-2 và EN54-4 về hệ thống báo cháy và báo động – thiết bị điều khiển và thông báo; và tiêu chuẩn EN12094-1 về hệ thống chữa cháy cố định – Phần 1: Yêu cầu và các phương pháp thử nghiệm cho các thiết bị trì hoãn và điều khiển điện tử tự động.

CHỨC NĂNG

Điều khiển đường dây, đầu vào và đầu ra, điều khiển cho điều kiện lỗi và tự động đặt lại;
Kiểm soát các đường dây cho thiết bị báo cháy và tự động đặt lại;
Tùy chọn để cài đặt thời gian di tản từ 0 đến 5 phút;
Tùy chọn để cài đặt thời gian khi các thiết bị chữa cháy được bật từ 10 giây đến 5 phút;
Tích hợp âm thanh cho điều kiện cháy và điều kiện lỗi với các tùy chọn để tắt;
Chế độ thử nghiệm và tùy chọn cài đặt.

THÔNG SỐ KỸ THUẬT CHÍNH

Đường dây tín hiệu báo cháy và báo động được giám sát đoản mạch và hở mạch
Chương trình đếm ngược thời gian xả khí: 0 – 5 phút
Chương trình cài đặt thời gian xả khí: Từ 10 giây đến 5 phút
Module tùy chọn cho tình trạng áp lực xả khí
Module tùy chọn cho các ngõ ra chữa cháy
Thông báo các đầu báo bị loại bỏ
Tự động reset những tình trạng báo lỗi
Đồng hồ hiển thị thời gian và nhật ký sự kiện của lên tới 100 sự kiện
Giao diện CAN để kết nối với hệ thống báo cháy địa chỉ UniPOS
Giao diện RS232 / RS485 để giao tiếp với bộ lặp,

THÔNG SỐ KỸ THUẬT

ĐƯỜNG DÂY TÍN HIỆU BÁO CHÁY	3
Cho việc xả khí chữa cháy	2
Đường dây tín hiệu báo cháy thong thường	1
NGÕ VÀO GIÁM SÁT
Kích hoạt xả bằng tay	1
Giữ	1
Vô hiệu	1
Chọn chế độ	1
Áp lực thấp	1
Áp lực xả khí (tùy chọn)	1
NGÕ RA GIÁM SÁT	Lưu điện, rơ le
	(24 -3)VDC
Loa báo động kỳ 1	1/500mA
Loa báo động kỳ 2	1/500mA
Ngõ ra chữa cháy	1/1500mA
NGÕ RA RƠ LE	3 A/125 V AC, 3 A/30 V DC
	Không lưu điện, khởi động công tắc
Tình trạng báo cháy	3
Tình trạng báo lỗi	1
Áp lực xả khí (tùy chọn)
NGÕ RA KIỂU collector cổ góp hở	3
THÔNG BÁO CHO NHỮNG SỰ KIỆN CÀI ĐẶT TRƯỚC
Ánh sáng	LED
Ký tự	Màn hình LCD
	Chữ Latin/Kirin
Âm thanh	Loa gắn kèm
CÁC CẤP ĐỘ TRUY CẬP CHO CHỨC NĂNG ĐIỀU KHIỂN (Tiêu chuẩn EN54/2)	4
NGUỒN CẤP
Nguồn chính	220/230V AC
	50Hz / 60Hz
ẮC QUY DỰ PHÒNG	2 x 12V DC / 7Ah
NGUỒN CẤP CHO CÁC THIẾT BỊ NGOẠI VI TỐI ĐA	2.5A ((24±3)V DC
Kích thước	450 x 355 x 115 mm
Trọng lượng (không bao gồm ắc quy)	6.6kg
Dải nhiệt độ vận hành	– 5oС to 40oС
