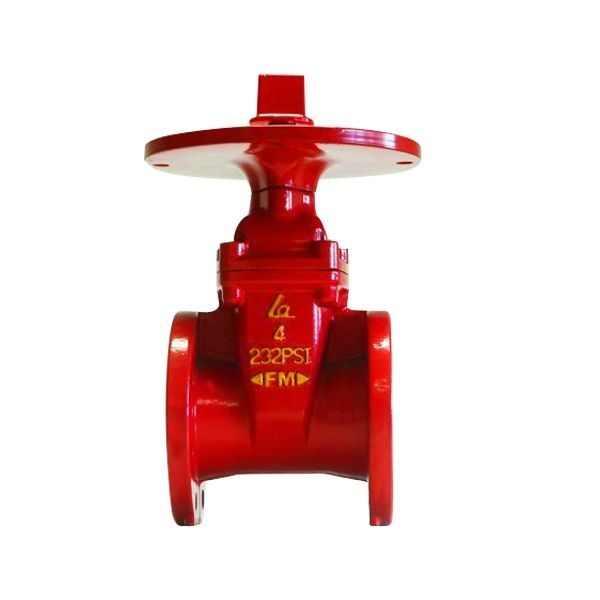

Van cổng ty chìm UL/FM là van cổng ty chìm được sản xuất theo tiêu chuẩn UL/FM của Mỹ, van được thiết kế chắc chắn, đọ bền cao.
Thông số kỹ thuật
Mã Hàng
Product Code |
FNCX |
Kích Thước
Size Range |
DN50 – DN300 |
Tiêu Chuẩn Thiết Kế
Design Standard |
FM STANDARD
UL STANDARD
BSI STANDARD |
Áp Suất Làm Việc
Pressure Rating |
PN10/PN16
ANSI 150-LB WB-232PSI |
Nhiệt Độ Làm Việc
Working Temp |
-10 ~ 80 ºC |
Môi Trường Làm Việc
Working Flow |
Nước, Nước Thải, Nước Nhiễm Mặn |
Cấu tạo và nguyên lý hoạt động của van cổng:
- Van kết nối với đường ống bằng mặt bích ở cả hai đầu, hoặc nối cùm đối với ống HDPE. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao.
- Thân van được đúc từ Gang Cầu FCD450, phủ cả 2 mặt bằng sơn Epoxy với độ dầy >=300 μm.
- Trong nắp van ở phía trên có khoảng không để chứa lá van khi mở van, bên ngoài các lỗ bulông được làm chìm vào trong thân và đổ keo hoặc sáp nến ngăn cát bụi, nước và không khí ẩm làm kẹt và rỉ sét bu-lông.
- Lá van có hình nêm, làm bằng Gang Cầu, bên ngoài bọc 1 lớp cao su EPDM an toàn với nguồn nước sạch.
- Lá van được gắn cố định với 1 đầu của ty van bằng thanh chốt (pin), đầu phía trên của ty van được nối với tay quay bằng lỗ ren, phía trên nắp van vị trí ty van đi qua có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Khi vặn tay quay thì ty van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta gọi đây là loại Van Cổng Ty Nổi. Khi quan sát vị trí của ty van ta có thể nhận biết được van đang ở vị trí đóng hay mở do khi lá van ở trạng thái mở, ty van lồi thẳng lên khỏi tay quay.
Ưu điểm của van cửa:
- Thiết kế hiện đại , dễ tháo lắp, dễ bảo trì
- Thân van được thiết kế chuẩn tránh bị kẹt
- Trong và ngoài van được phủ lớp Epoxy tránh sự ăn mòn từ bên ngoài môi trường
- Lá van được bọc cao su cao cấp đáp ứng các tiêu chuẩn an toàn cho nước uống
=================================================================
