Hệ thống chữa cháy tự động SMS-227

Liên hệ

Thương hiệu: S-tec Vina

Tình trạng: Còn hàng

Hệ thống SMS-227 rất phù hợp cho sử dụng tại các ứng dụng như sau:

Trục kỹ thuật điện trong toà nhà
Các công trình cải tạo / lắp đặt bổ sung
Phòng máy phát / Phòng điện
Chữa cháy tại chỗ trong tủ điện
Trạm BTS viễn thông
Kho tiền
Nhà máy năng lượng mặt trời
Khu vực nhỏ, biệt lập cần trang bị chữa cháy tự động.
Phòng máy chủ

Mô tả
Hướng dẫn
Đánh giá

Hệ Thống Chữa Cháy Khí FM-200 Treo Tường

Hệ thống chữa cháy SMS-227 là hệ thống sử dụng bình chữa cháy tự động bằng khí FM-200 (HFC-227ea).
Bình chữa cháy SMS-227 được thiết kế nhỏ gọn có thể lắp đặt gắn trên tường, hoặc treo tường. Thuận tiện cho việc chữa cháy ở những không gian bị hạn chế về diện tích đặt bình, hay nói cách khác là chữa cháy ở khu vực vừa và nhỏ, những nơi mà sử dụng các hệ thống chữa cháy bằng nước, bột, bọt Foam không hiệu quả.
Khí FM-200 (HFC-227ea) là khí sạch không phá hủy tầng ozone, không ảnh hưởng đến sức khỏe con người, khi phun xả chữa cháy khí FM-200 không gây hư hại thiết bị và không tốn công làm vệ sinh. Đây là chất chữa cháy không màu, không mùi, an toàn với con người, không dẫn điện, không để lại cặn sau khi phun xả, chất khí chữa cháy HFC-227ea sẽ phân tán hết sau một thời gian xả khí, không gây thiệt hại đến thiết bị, hay các thiết bị điện tử. Chất chữa cháy HFC-227ea phù hợp cho các đám cháy loại A, B và HA.

Xuất Xứ Của Hệ Thống Chữa Cháy Khí FM-200 Treo Tường

Hệ thống chữa cháy khí FM-200 dạng treo tường là Hệ thống được nghiên cứu phát triển và sản xuất bởi doanh nghiệp liên doanh Việt Nam – Hàn Quốc, công ty S-TECVINA Co. Ltd. Hệ thống chữa cháy SMS-227 được thiết kế chuyên dùng cho các phòng kỹ thuật điện, trục kỹ thuật điện, các khu vực có diện tích nhỏ mà tại đó không phù hợp khi trang bị hệ thống chữa cháy tự động bằng nước, bằng bột và dung dịch tạo bọt foam…, và những khu vực cần lắp đặt hệ thống chữa cháy tự động nói chung cũng như hệ thống chữa cháy bằng khí sạch nói riêng. Bình khí có kích thước nhỏ, lắp đặt thuận tiện, cấu hình hệ thống đơn giản, và giá thành hợp lý.

Đặc Điểm Chính Của Hệ Thống Chữa Cháy Tự Động Bằng Khí HFC-227EA Treo Tường

Hệ thống chữa cháy bằng khí sạch
Tự động kích hoạt bằng nhiệt độ (68 độ C)
Áp suất bình khí 25 bar
Thời gian cung cấp nhanh chóng
Cấu hình hệ thống đơn giản, lắp đặt nhanh chóng
Giá thành hợp lý, tối ưu cho các không gian nhỏ
Các bình được kết nối kích hoạt đồng thời khi xả khí
Tín hiệu giám sát áp suất bình khí và áp lực khí xả kết nối tới hệ thống báo cháy
Có thể nạp lại khí sau khi sử dụng

Cấu tạo của bình FM-200 gắn tường, hệ thống SMS-227

Chất chữa cháy được chứa trong bình khí ở dạng khí hóa lỏng. Bình FM-200 gắn tường khí có kích thước nhỏ có thể lắp đặt thuận tiện tại hầu hết các vị trí. Hệ thống SMS 227 được cung cấp kèm với đồng hồ có tích hợp tiếp điểm giám sát tác động, khi áp lực trong bình giảm 10% cho phép nhanh chóng kiểm tra trạng thái bình khí bằng mắt thường, đồng thời bình khí được giám sát từ hệ thống báo cháy. Hệ thống có công tác giám sát áp lực khí xả (P/N SMS-CB) kết nối với đường khí xả, để gửi tín hiệu báo xả khí về hệ thống báo cháy tòa nhà, cho mục đích điều khiển các hệ thống kỹ thuật khác (điều hòa, thông gió…)
Van đầu bình khí sử dụng cơ cấu kích hoạt dạng bầu thuỷ tinh loại phản ứng nhanh, nhiệt độ tác động 68 độ C. Bầu thuỷ tinh cảm biến nhiệt được gắn kèm cấu trúc van, có tính năng bảo vệ tránh va đập 360 độ.
Đầu phun xả khí loại 180 độ, với khoảng cách bảo vệ 5m gắn kèm van đầu bình sẽ xả khí chữa cháy khi bình khí được kích hoạt.
Nguyên lý hoạt động hệ thống SMS-227 chữa cháy bằng khí FM-200
Van đầu bình khí sử dụng cơ cấu kích hoạt dạng bầu thuỷ tinh loại phản ứng nhanh, nhiệt độ tác động 68 độ C.
Bầu thuỷ tinh cảm biến nhiệt được gắn kèm cấu trúc van có tính năng bảo vệ tránh va đập 360 độ. Hệ thống có thể sử dụng 1 bình độc lập cho một khu vực hoặc cho phép kết nối đến tối đa 5 bình khi trang bị cho khu vực có khối tích lớn.
Trường hợp sử dụng các bình khí chữa cháy khí HFC-227EA treo tường kết nối cùng nhau, khi bình khí bất kì trong cụm bình được kích hoạt bởi cảm biến nhiệt, các bình khí kết nối cùng cụm bình sẽ được kích xả đồng thời bằng áp lực qua đường ống đồng DN6, đảm bảo lượng khí chữa cháy trong toàn bộ các bình được xả trong vòng 10s theo quy định.
Đầu phun xả khí loại 180 độ, với khoảng cách bảo vệ 5m gắn kèm van đầu bình sẽ xả khí chữa cháy khi bình khí được kích hoạt.

Bình FM-200 Treo Tường Kết Nối Với Hệ Thống Báo Cháy

Bình khí hoặc cụm bình khí được kết nối với hệ thống báo cháy qua 02 tín hiệu giảm sát bằng tiếp điểm không điện áp:
Tín hiệu báo lỗi : Khi áp suất bình khí giảm ≥ 10% tiếp điểm sẽ gửi tín hiệu báo lỗi tụt áp đến hệ thống báo cháy.
Tín hiệu báo xả khí: Khi bình khí hoặc cụm bình khí xả khí chữa cháy, công tắc áp lực xả khí sẽ gửi tín hiệu báo xả khí về hệ thống báo cháy tòa nhà cho mục đích thông tin báo cháy và điều khiển các hệ thống kỹ thuật khác (điều hòa, thông gió…).

Ứng dụng của hệ thống chữa cháy SMS-227
Hệ thống SMS-227 rất phù hợp cho sử dụng tại các ứng dụng như sau:

Trục kỹ thuật điện trong toà nhà
Các công trình cải tạo / lắp đặt bổ sung
Phòng máy phát / Phòng điện
Chữa cháy tại chỗ trong tủ điện
Trạm BTS viễn thông
Kho tiền
Nhà máy năng lượng mặt trời
Khu vực nhỏ, biệt lập cần trang bị chữa cháy tự động.
Phòng máy chủ

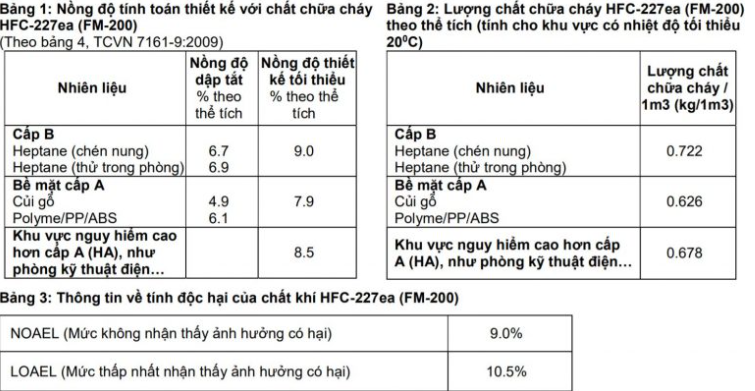

TÍNH TOÁN KHÍ CHỮA CHÁY

Chất khí chữa cháy HFC-227ea (FM-200) được tính toán theo TCVN 7161-9:2009 hoặc các tiêu chuẩn quốc tế khác.

THỂ TÍCH CHỮA CHÁY

Hệ thống chữa cháy tự động SMS-227 có thể sử dụng dạng bình đơn hoặc nhiều bình kết nối cùng nhau để đảm bảo đủ lượng chất chữa cháy theo yêu cầu cho thể tích phòng. Lượng khí nạp cho mỗi bình sẽ được tính toán theo tiêu chuẩn tương ứng với khối tích thực tế của mỗi khu vực cần bảo vệ. Nồng độ khí chữa cháy sau khi xả đảm bảo không vượt quá mức NOAEL để tránh ảnh hưởng đến con người.

Lắp Đặt Hệ Thống Chữa Cháy SMS-227
Các bình khí của hệ thống SMS-227 được cung cấp kèm bộ phụ kiện để có thể lắp đặt thuận tiện lên tường hoặc hệ thống giá đỡ thích hợp.

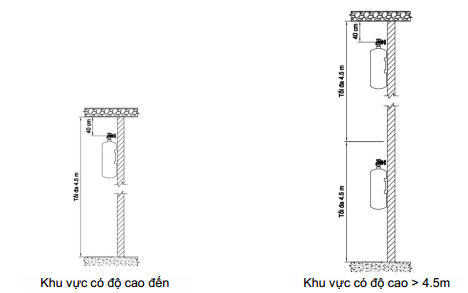

Cao độ lắp đặt và diện tích bảo vệ tối đa, chiều cao bảo vệ tối đa như hình ảnh tham khảo dưới đây và chi tiết trong tài liệu hướng dẫn thiết kế, lắp đặt của thiết bị.

Cao Độ Bố Trí Bình Khí FM-200 Treo Tường
